廣口液氮罐憑借開口口徑大、存取操作便捷、內膽空間開闊的優勢，廣泛應用于生物樣本批量凍存、工業零部件深冷處理、實驗室低溫反應、超導器件冷卻等場景。相較于常規小口液氮罐，廣口結構雖提升了操作便利性，但也帶來了液氮蒸發速率快、液位波動大、人工補液效率低、低溫操作風險高等痛點，傳統人工補液模式已無法滿足連續化、精準化、無人值守的運維需求。

　　定制化廣口液氮罐自動供液系統，并非標準化設備的簡單拼接，而是結合罐體口徑、容積、安裝空間、供液精度、場景安全要求、流量負荷等參數，進行模塊化設計、適配性改造、智能化調控的全流程工程。本文從設計原則、核心架構、模塊選型、搭建流程、調試運維、安全保障六大維度，詳解整套系統的設計與落地方案，為工程實施、設備定制、現場運維提供可直接復用的技術指引。

　　一、系統設計核心原則與前期需求調研

　　1.1 核心設計原則

　　低溫適配性優先：全鏈路部件耐溫≥-196℃，杜絕低溫脆裂、密封失效、管路堵塞問題，適配廣口罐大開口溫差劇變環境;

　　精準可控：液位控制誤差≤±2%，供液流量可無級調節，避免補液沖擊導致液氮飛濺、罐內溫度波動;

　　安全冗余：多重防泄漏、防超壓、防缺氧、防誤操作保護，滿足特種設備安全規范與實驗室/工業安全標準;

　　適配廣口結構：傳感器、補液口、排氣裝置不干涉樣本/物料存取，安裝布局貼合廣口罐頸口與罐體弧度;

　　易維護擴容：模塊化拆裝設計，支持單罐獨立供液、多罐集群供液切換，預留遠程監控接口。1.2 前期需求調研核心參數

　　定制前需精準采集以下數據，避免設計與現場脫節：

　　罐體參數：廣口液氮罐口徑、容積、內膽材質、頸管高度、額定工作壓力、真空絕熱狀態;

　　供液參數：日均液氮消耗量、補液流量范圍、液位上下限閾值、供液響應時間;

　　場景參數：安裝空間尺寸、環境溫濕度、通風條件、防爆等級要求、供電規格、是否需要遠程監控;

　　運維參數：無人值守時長、巡檢周期、易損件更換頻率、數據記錄與追溯需求。

　　二、系統整體架構與核心模塊設計

　　定制廣口液氮罐自動供液系統采用“感知-控制-執行-安全-監控”五層閉環架構，各模塊協同實現全自動供液，無人工干預即可完成低液位補液、高液位停液、異常報警、應急切斷全流程。

　　2.1 整體架構框圖

　　液氮儲液源(自增壓液氮罐/杜瓦罐)→ 低溫輸送管路 → 流量調控模塊 → 廣口罐補液執行端 → 液位/溫度感知模塊 → 智能控制柜 → 安全聯鎖模塊 → 遠程監控終端

　　2.2 核心模塊細分設計

　　模塊1：液位感知與數據采集模塊(系統“眼睛”)

　　針對廣口液氮罐開口大、易結霜、空間開闊的特點，摒棄易受干擾的單點傳感器，采用雙冗余液位監測方案，兼顧精度與可靠性：

　　主傳感器：電容式低溫液位傳感器：耐-196℃低溫，探頭采用316L不銹鋼材質，適配廣口罐垂直安裝，測量精度±1mm，輸出4-20mA模擬信號，抗結霜、抗水汽干擾，安裝于罐頸內側，不占用存取空間;

　　備用傳感器：磁翻板液位計/稱重模塊：冗余備份，電容傳感器故障時自動切換，稱重式更適合大容積廣口罐，通過重量換算液位，避免探頭結霜誤判;

　　輔助監測：溫度+壓力探頭：實時采集罐內氣相溫度、管路壓力，聯動調控補液速率，防止超壓汽化。模塊2：智能控制與邏輯運算模塊(系統“大腦”)

　　采用工業級PLC控制器+觸摸屏人機界面，適配廣口罐定制化控制邏輯，支持多種補液模式切換：

　　硬件選型：西門子/三菱小型PLC，抗低溫、抗干擾，工作溫度-20℃~60℃，搭配7寸觸控屏，可直觀設置液位上下限、補液流量、延遲時間、報警閾值;

　　核心控制邏輯：

　　閾值觸發：液位低于下限(常規設為30%)啟動補液，達上限(常規設為80%)停止補液，預留汽化空間;

　　變速補液：初期大流量快速補入，接近上限時小流量穩流補入，避免液氮飛濺、罐內壓力驟升;

　　故障聯鎖：傳感器斷線、管路泄漏、超壓時立即停液報警，支持手動/自動模式一鍵切換;

　　定時/定量補液：適配周期性用液場景，可預設補液時長、單次補液量，滿足多樣化需求。模塊3：低溫供液與執行模塊(系統“四肢”)

　　針對廣口罐大口徑、大容積特性，優化供液路徑與執行部件，杜絕冷損與堵塞：

　　低溫補液泵：選用無密封式低溫離心泵，316L不銹鋼材質，耐-196℃，流量0.5~20L/min無級可調，揚程匹配輸送距離，自吸式設計避免氣蝕;小流量場景可選用低溫氣動隔膜泵，無電火花，適配防爆環境;

　　低溫電磁閥：二位二通波紋管密封閥，密封材質為聚四氟乙烯(PTFE)，響應時間≤0.5s，啟閉壽命≥10萬次，斷電常閉，防止斷電漏液;

　　廣口罐專用補液頭：定制弧形補液噴頭，貼合廣口罐頸管弧度，沿內壁緩流補液，避免直沖內膽造成沖擊，減少液氮汽化;

　　真空絕熱輸送管路：采用DN15~DN25不銹鋼波紋管，外裹雙層保溫(玻璃棉+鋁箔反射層)，厚度≥50mm，管路外壁溫度≥5℃，杜絕結霜結冰，減少冷量損耗;管路設排污閥，定期排空殘留液氮。模塊4：安全防護與聯鎖模塊(系統“屏障”)

　　廣口罐開口大，泄漏與缺氧風險更高，需配置五級安全防護，符合特種設備與低溫作業安全規范：

　　防超壓保護：儲液源出口、廣口罐頂部分別安裝安全閥(起跳壓力0.4MPa)，泄壓管引至室外通風處(高度≥2.5m)，避免罐內壓力超標;

　　防泄漏保護：管路接口、閥門、補液頭處安裝低溫泄漏傳感器，檢測到-80℃以下低溫信號立即關閉總閥，觸發聲光報警(音量≥85dB);

　　防缺氧保護：作業區安裝氮氣濃度報警器，報警閾值19.5%，濃度超標時啟動排風、切斷供液，人員撤離提示;

　　應急急停：控制柜、現場各設1個紅色急停按鈕，突發情況一鍵切斷所有動力與供液;

　　斷電保護：配備UPS備用電源，續航≥2h，斷電后維持監測與報警功能，避免失控。模塊5：遠程監控與數據管理模塊(可選)

　　支持LoRa/Wi-Fi/4G通訊，對接PC端、手機APP，實現遠程查看液位、溫度、壓力、補液記錄，異常情況短信/APP推送報警，支持歷史數據導出、報表生成，滿足樣本庫、實驗室合規追溯要求。

　　三、定制化搭建與安裝施工流程

　　3.1 施工前準備

　　現場勘測：核對廣口液氮罐位置、供電、通風、空間尺寸，規劃管路走向與控制柜安裝位;

　　部件預處理：所有低溫部件提前預冷測試，檢查密封件、閥門、傳感器完好性;

　　安全交底：明確低溫作業防護要求，配備低溫手套、護目鏡、防凍服，清理作業區易燃易爆物品。3.2 分步安裝流程

　　感知模塊安裝：將液位傳感器固定于廣口罐頸管內側，避開存取通道，探頭垂直浸入液氮，密封引線接口，做好防結霜包裹;

　　執行模塊安裝：連接儲液罐與低溫泵，鋪設真空保溫管路，固定補液頭于廣口罐口，確保緩流補液無死角;

　　控制模塊安裝：控制柜安裝于遠離低溫、通風干燥處，接線規范，做好防水防塵處理;

　　安全模塊安裝：布設報警器、安全閥、急停按鈕，連接聯鎖線路，測試報警與切斷功能;

　　整體氣密性測試：通入氮氣保壓30min，檢查管路、閥門無泄漏，壓力無明顯下降。3.3 調試與校準

　　空載調試：通電測試PLC邏輯、閥門啟閉、報警功能，確認無電路故障;

　　低溫調試：少量注入液氮進行預冷，逐級提升流量，校準液位傳感器精度，調整補液速率;

　　負荷測試：模擬滿負荷供液，檢測液位穩定性、溫度波動、壓力變化，優化控制參數;

　　人員培訓：講解操作流程、參數設置、故障排查、應急處理，確保運維人員熟練操作。

　　四、運維管理與故障排查

　　4.1 日常運維規范

　　每日巡檢：查看觸摸屏數據、管路有無結霜、報警狀態，核對液位與實際偏差;

　　每周維護：清潔傳感器探頭霜層、檢查保溫層完整性、測試急停與報警功能;

　　每月校準：校準液位傳感器、校驗安全閥密封性，更換老化密封件;

　　年度大修：全面拆解檢修泵體、閥門、管路，補抽罐體真空(如需)，更換易損件。4.2 常見故障與解決方法

　　故障現象可能原因解決方法

　　補液不啟動傳感器故障、線路松動、閾值設置錯誤檢查傳感器接線、校準參數、切換手動模式

　　補液不停、液氮溢出傳感器結霜誤判、電磁閥卡滯清理探頭霜層、檢修電磁閥、啟用冗余傳感器

　　管路結霜嚴重、冷損大保溫層破損、真空失效修復保溫層、檢查管路真空度

　　報警頻繁、無法正常供液泄漏、超壓、缺氧觸發聯鎖排查泄漏點、泄壓、通風后復位

　　五、系統優勢與應用場景適配

　　5.1 定制化核心優勢

　　廣口專屬適配：不影響樣本/物料存取，貼合罐體結構，無安裝干涉;

　　精準穩液：液位波動極小，保障罐內低溫環境恒定，保護樣本與物料安全;

　　降本增效：減少液氮蒸發損耗20%~30%，省去人工值守成本，實現24h無人運行;

　　安全可控：多重聯鎖保護，徹底規避低溫凍傷、缺氧、泄漏等安全風險;

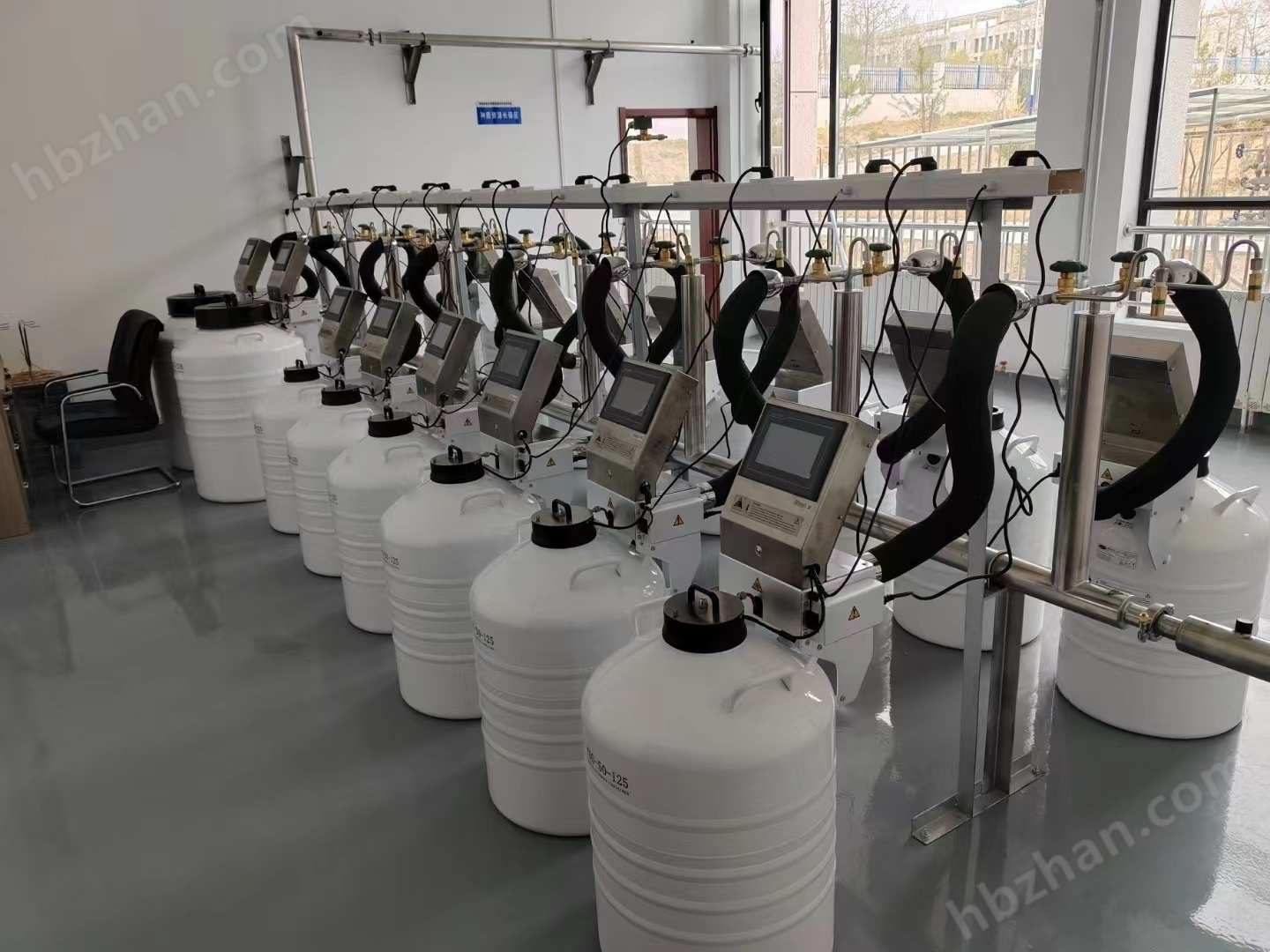

　　靈活擴容：支持單罐、多罐集群組網，適配不同規模場景。5.2 典型應用場景

　　生物樣本庫：干細胞、疫苗、細胞株批量凍存的廣口液氮罐;

　　工業深冷處理：軸承、刀具、金屬零部件低溫改性;

　　科研實驗室：低溫反應釜、超導實驗、材料低溫測試;

　　醫療設備：大型低溫冷藏設備、手術器械低溫消毒。

　　定制廣口液氮罐自動供液系統，是解決廣口罐運維痛點、提升低溫設備智能化水平的核心方案。整套設計圍繞廣口結構特性、低溫工況、安全規范展開，從需求調研、模塊選型到施工調試，全程實現定制化適配，既保證供液精準穩定，又兼顧安全與易用性。在無人化、智能化低溫運維趨勢下，該系統可大幅提升設備運行效率、降低運維成本，為各類廣口液氮罐場景提供可靠的自動化供液解決方案。
